TAGLI MULTISTRATO

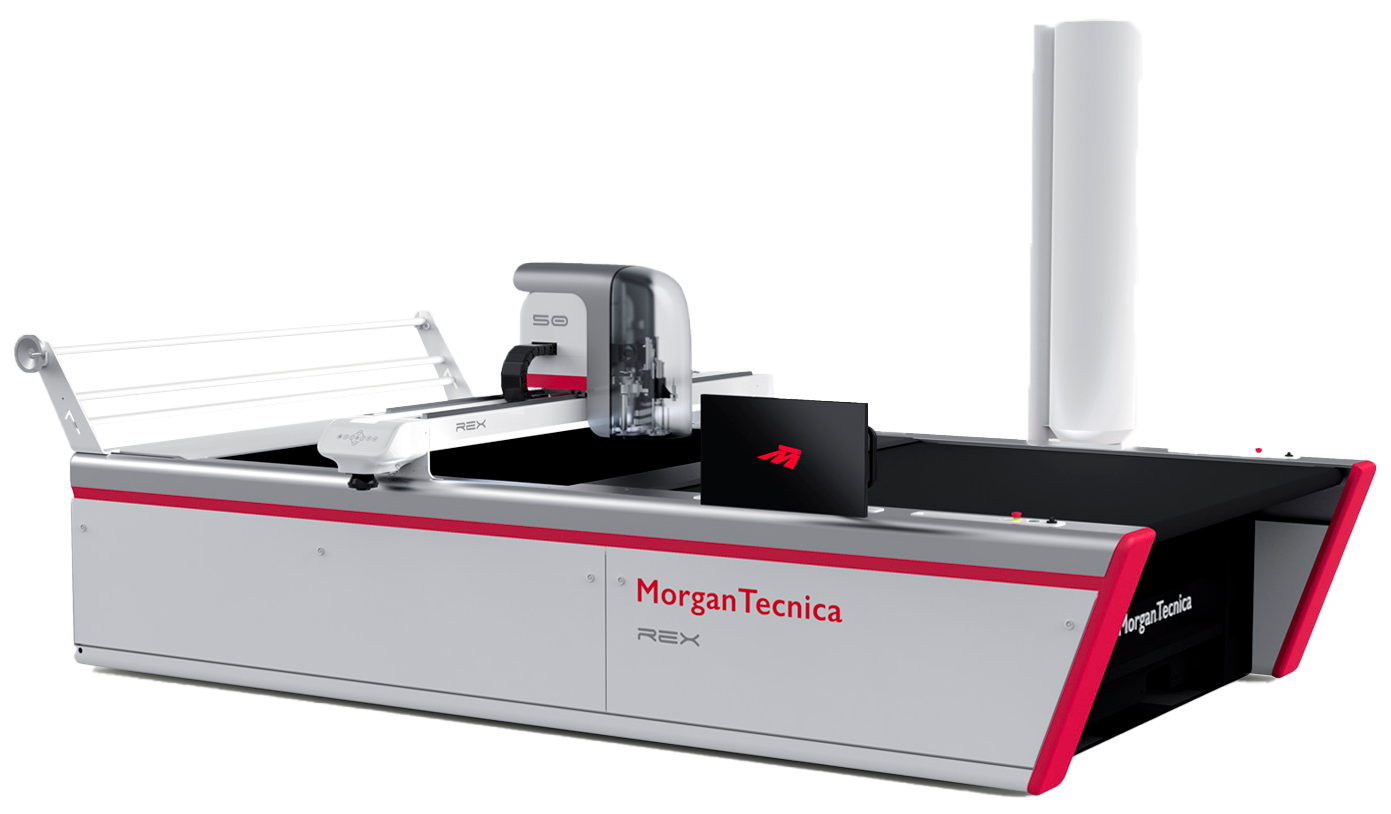

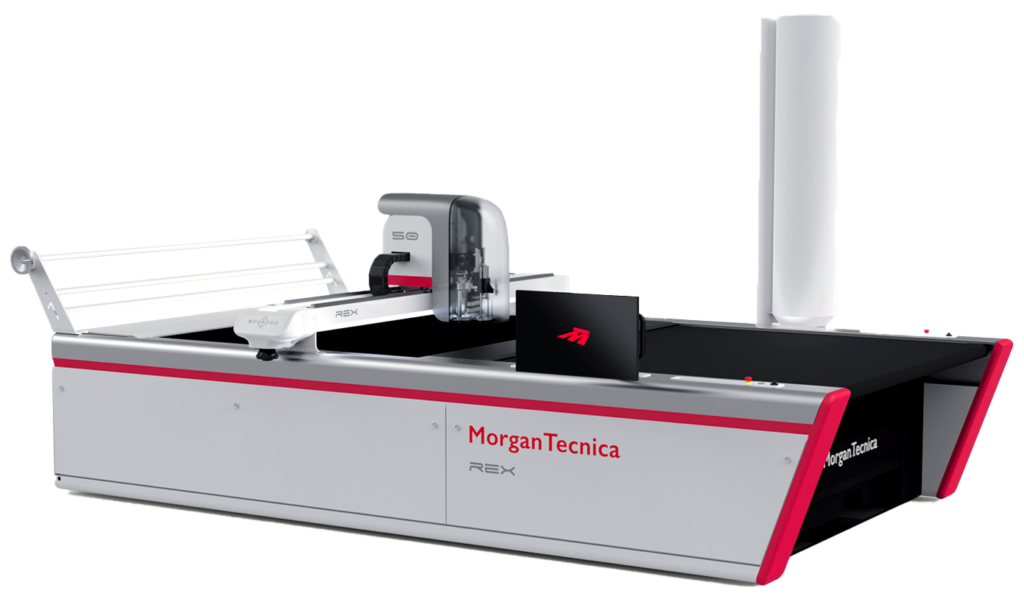

MorganTecnica accentua l’innovazione e lancia un nuovo importante prodotto sul mercato: la serie “Rex“.
Questa macchina consente un notevole risparmio energetico, con una riduzione del consumo energetico stimata del 50% rispetto alle macchine da taglio tradizionali della stessa gamma. Scopri il futuro della tecnologia di taglio con Rex, dove l’innovazione incontra l’efficienza.
PERCHE’ SCEGLIERE REX
• Superare i problemi della catena di approvvigionamento
• Superare i problemi di costi logistici
• Superare il problema dei costi energetici
• Migliorare le prestazioni
• Compatibile con le nuove regole green
PRESTAZIONI
• Max. spessore di taglio: ES 50: 5 cm compressi / ES 80: 8 cm compressi
• Max. velocità di taglio: circa 65 m/min
• Max. accelerazione di taglio: circa 8 m/s2
• Max. velocità di posizionamento: circa 120 m/min
• Max. accelerazione di posizionamento: circa 10 m/s2
• Lunghezza della finestra di taglio efficace: circa 140 cm
• Larghezza effettiva della finestra di taglio: 180 – 220 cm

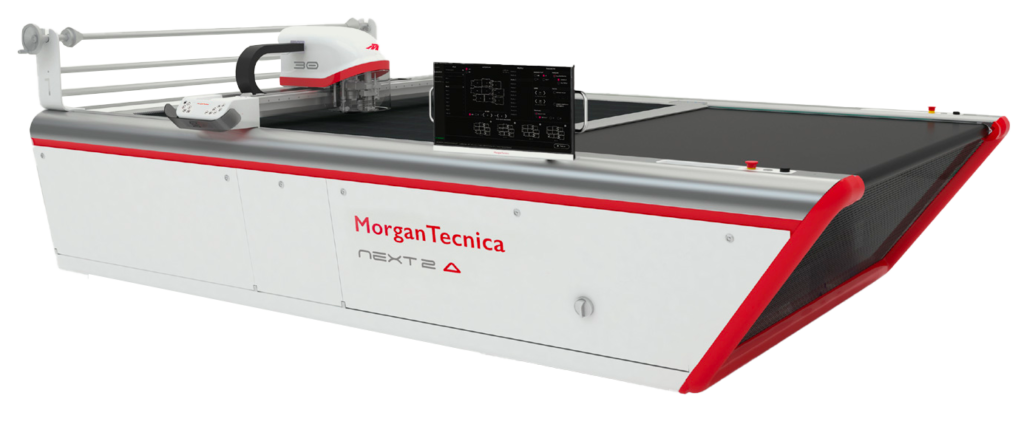

Next 2 Δ 30 è la macchina da taglio a basso spessore di MorganTecnica progettata per garantire la massima affidabilità in termini di resistenza e prestazioni nel processo di taglio del tessuto.
Diversi dispositivi meccanici sono stati implementati in questa macchina per rafforzare la sua testa.
L’intelligenza artificiale consente la migliore autogestione di processi come i cicli di affilatura o il controllo della velocità in tempo reale.
Questa macchina di taglio automatica è inoltre in grado di rilevare autonomamente qualsiasi anomalia di funzionamento tramite il suo sistema di autodiagnosi e ridurre drasticamente le interruzioni e gli arresti della macchina.
La tecnologia Next 2 Δ 30 garantisce la massima qualità di taglio combinata con la massima produttività, bassi costi di esercizio e veloce ROI.
PRESTAZIONE:
- Massima altezza di taglio: 3 cm compressi
- Massima velocità di taglio: 80 m/min
- Massima accelerazione di taglio: 8 m/s2
- Massima velocità di posizionamento: 120 m/min
- Massima accelerazione di posizionamento: 12 m/s2
- Lunghezza finestra di taglio nominale: 140 cm
- Larghezza finestra di taglio nominale: 180 – 220 cm
CONSUMO ENERGETICO MEDIO
< 10KW
POTENZA INSTALLATA
6 kW + 18,5 kW
TENSIONE / FREQUENZA
400 V 3Ph 50/60 Hz
MASSIMA FREQUENZA DI VIBRAZIONE DELLA LAMA:
5000 rpm
TAGLI A FOGLIO SINGOLO

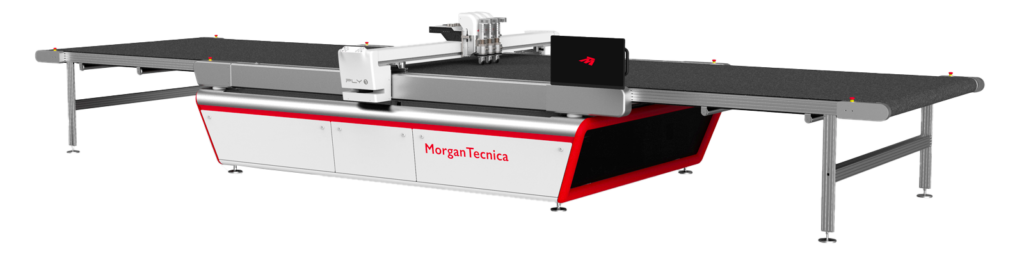

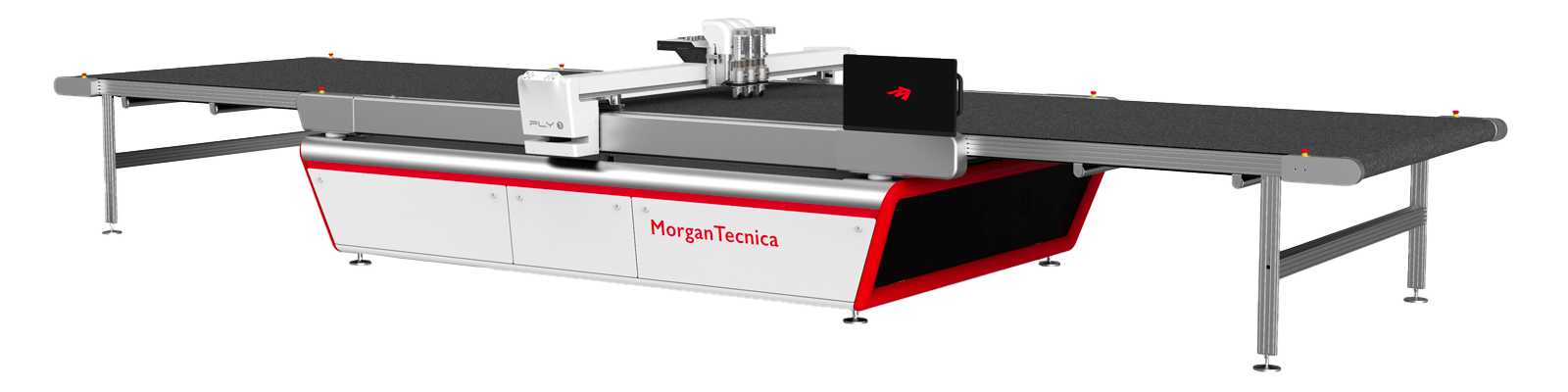

Dai tessuti naturali ai tessuti tecnici e compositi, dall’abbigliamento all’arredo, dall’automotive all’industria grafica. Ply 1 è la risposta a tutte queste necessità e molte altre. Ply 1 è il nuovissimo taglio a foglio singolo di Morgan dalle prestazioni uniche. Grazie all’utilizzo di motori Lineari di ultima generazione, Ply 1 può raggiungere velocità ed accelerazioni che lo rendono il più veloce della sua categoria. Altissime prestazioni, precisione assoluta, minima manutenzione, design moderno e un software innovativo, sono i tratti distintivi di Morgan Ply 1.
CARATTERISTICHE TECNICHE: • Potenza installata 4,5 + 9/15 kW • Consumo energetico medio <11 kW • Accelerazione fino a 3G• Velocità fino a 180 m/min • Finestra di taglio standard 250 cm x 180 cm• Umidità da 30% a 80% senza condensa• Voltaggio 400V 3Ph 50/60Hz.
POTENZA INSTALLATA
4,5 + 9/15 kW
CONSUMO ENERGETICO MEDIO
<11 kW
ACCELERAZIONE E VELOCITÀ
Accelerazione fino a 3G, velocità fino a 180 m/min
LA SOLUZIONE PER UN TAGLIO PERFETTO
Il sistema di visione “Vision Scan Sigma” è la soluzione completamente automatizzata che permette di riconoscere i tessuti e le loro particolari caratteristiche come stampe e motivi ripetuti. Il sistema è dotato di 4 camere che generano un’immagine di 80Mp. La struttura è posizionata sopra l’area di taglio per garantire la massima precisione di rilevazione. “Vision Scan Sigma” può gestire diversi metodi di funzionamento:
– Motivi ripetuti
– Estrazione dei contorni
– Printed marks
MOTIVI RIPETUTI
Il Sistema di Visione per l’applicazione “motivi ripetuti”, gestisce tutti quei tessuti tipici dei settori abbigliamento, tapezzeria e automotive, caratterizzati da motivi come righe, quadri, rombi, fino ad arrivare alle stampe a pannello. Vision Scan Sigma nel gestire la ripetizione di questi motivi, crea una “griglia virtuale” posizionando e adattando le sagome alla struttura del tessuto. Il Sistema di Visione è posizionato sopra l’area di taglio così da garantire la massima precisione tra rilevazione del motivo e taglio.
ESTRAZIONE DEI CONTORNI
L’estrazione dei contorni è uno dei metodi di funzionamento del Vision Scan Sigma, mediante il quale vengono identificati i contorni delle sagome. Il Sistema va ad analizzare il tessuto, individua e identifica il contrasto tra sfondo e pezzo, ed estrae il contorno. Questo metodo di funzionamento non necessità di alcun file per funzionare.
PRINTED MARKS
Lavorando sempre con tessuto stampato, Vision Scan Sigma gestisce anche il metodo “printed marks” che si avvale di punti di riferimento per il riconoscimento delle posizioni e delle deviazioni del tessuto che normalmente si presenta molto elastico. Basandosi su un file DXF, il sistema dà un riscontro su tutte le deviazioni dimensionali rispetto alla richiesta teorica. Con questo sistema si possono gestire anche tutte le informazioni dei vari pezzi da tagliare come numero di ordine, taglia, nome del pezzo, etc.
SOLUZIONI TAGLIO PELLE
MORGANTECNICA & THAGORA, SOLUZIONI AVANZATE PER LA SALA TAGLIO PELLE
L’industria della tappezzeria in pelle sta affrontando grandi sfide in tutto il mondo. La continua sofisticazione dei gusti dei clienti finali porta ad un maggiore grado di personalizzazione dei prodotti. Allo stesso tempo, il prezzo dei materiali su scala globale e la forza lavoro altamente qualificata sono aspetti molto importanti. A questo si aggiunge la pressione sull’aumento di produzione per coprire nuove opportunità nei mercati emergenti.
Con la comprensione di queste esigenze MorganTecnica & Thagora offrono soluzioni tecniche performanti per la sala taglio pelle.
3 SOLUZIONI MODULARI PER OGNI ESIGENZA
Il software e l’hardware Thagora combinati insieme alla macchina di taglio Ply1 di MorganTecnica, costituiscono un
pacchetto modulare e scalabile progettato per essere configurato per qualsiasi volume di produzione.
Da piccoli laboratori, dove ci sono poche pelli da tagliare ogni giorno fino a grandi fabbriche, con migliaia di pelli da
tagliare ogni giorno.
Le soluzioni MorganTecnica e Thagora sono adatte per qualsiasi tipo di produzione essendo adattabili alla
produzione di prodotti altamente personalizzati o di serie.
